NZ3100熱源及換熱站運行優化控制系統

 熱源及換熱站運行優化控制系統是一套面向集中供熱領域開發的全網級集散型控制系統，本系統旨在解決現有供熱系統熱源運行效率低、熱傳輸損耗嚴重、熱量浪費嚴重、系統自動化管理水平低、電力能源浪費嚴重等問題。
    本系統引入氣候補償技術、模糊PID控制技術及負荷預測技術，采用DCS集散監控技術將整個供暖系統中的鍋爐房、一次循環泵和換熱站集成為一個集中監控系統，能夠根據氣候變化和熱負荷變化同時調節熱源熱功率輸出，在自動化控制上實現了協調聯動，完全達到了“就地控制”、“集中監控”、“統一調度”，從而有效地解決了現有供熱系統能效低、自動化程度不高等問題。本系統把通過技術改造節約的熱能和熱用戶的行為節能落實到了熱源少耗能上，實現了系統真正節能。

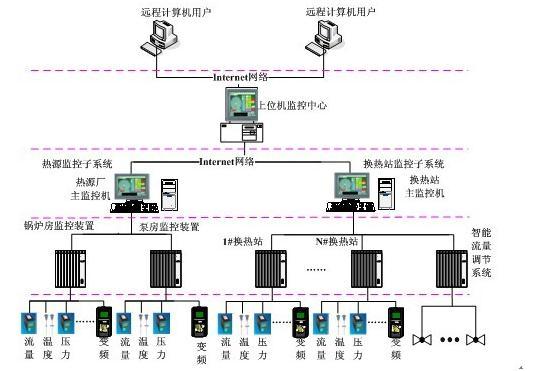

系統構成：
● 系統控制軟件
● 現場控制&數據采集層
● 數據傳輸層
● 監控&數據處理中心

系統特點：
●采用模塊化結構設計、可擴展性強。
●突出了預測分析功能，依據歷史數據，結合未來天氣變化，預測未來全網供熱狀況，進一步實現了對全網熱能的統一調配規劃。
●建立了基于工業 PLC 的監控體系，實時顯示各換熱站的用熱量，并實現了熱源－熱力站的協調聯動。
●提供多種數據通信組網方式，利用GPRS技術實現遠程數據的傳輸，解決了位置分散、數據采集困難等問題。具有投資少、組網簡單、傳輸可靠、降低運行成本的效果。
●界面清晰，操作簡便，能滿足不同用戶的需要。
●現場畫面在線模擬、現場控制報警提示、實時在線控制、保證了系統運行的可靠性、安全性。
●具有數據存儲、查詢和報表生成功能。
●具有用戶定制功能。

系統功能：

●可以監測鍋爐本體及輔機的運行狀態、循環泵的工作頻率、各種調節閥的閥位、各傳感器參數，并集中顯示在上位機監控中心，讓整個系統的運行狀態一目了然；
●對鍋爐本體及輔機、循環泵采取系列節能措施，科學提高熱源及換熱站運行效率。

主要措施：

a在鍋爐房安裝分層燃煤裝置，將大小煤塊均勻分層排列，分層給煤燃燒，在減少爐排面細煤下漏量的同時提高燃燒效率。
b安裝鍋爐房動力柜，鍋爐爐膛負壓設為定值后，節電設備自動調節鼓風機、引風機風量以保證爐膛負壓，大大提高了鍋爐的燃燒效率。
c改造爐墻的耐熱性和絕熱性，使爐墻外側的溫度小于50℃,減少熱能的散失，提鍋爐運行效率。
d在爐膛煙道安裝省煤器的同時采用脫硫除塵技術，減少有害氣體排放量，節能的同時更注重環保。
●根據氣候變化和熱用戶熱負荷變化，科學匹配熱源的熱功率輸出。
系統可根據室外溫度的變化情況自動計算不同氣候條件下的供熱負荷，并采用科學的控制算法，使爐排供煤量與供熱負荷建立函數關系，從而使熱源的熱功率輸出與熱負荷熱量需求做到科學匹配，大大節約熱能。
系統以負荷預測為依據，通過科學的變溫度-變流量調節來實現熱源熱負荷輸出與熱用戶熱負荷的合理匹配。也就是不同熱負荷條件下匹配不同的系統流量和供回水溫度，從而實現按需供熱，在保證供熱質量的前提下，進一步節約了熱力能源。
●本控制系統監控中心通過科學的變溫度-變流量調節管理實現熱源的按需供熱。
供熱系統中熱源的供熱量既要滿足熱用戶的需熱量,又要避免供熱量過大而造成的能源浪費。本系統采用的變溫度-變流量調節過程如下：通過負荷預測算法計算出未來24小時的系統熱負荷變化情況，監控中心根據負荷預測結果合理匹配供回水溫度和循環水量來實現對熱源熱負荷輸出的調節。當系統熱負荷降低時，熱網的流量也隨熱負荷的降低而減小，這樣用戶對熱需求的變化就可以通過流量的改變快速得到滿足。與此同時，供回水溫度進行相應的匹配調節，具體方案有以下兩種：一種是當系統熱負荷減小時，分階段改變一級網供水溫度，也就是在不同的室外溫度和熱負荷階段采取不同的供水溫度；第二種是當系統熱負荷減小時，一次網供、回水溫差不變，而供、回水溫度隨熱負荷的變化而改變，這樣可以使流量變化程度降低，減少熱力工況失調度。
●針對無人值守的換熱站，增加防火、防盜的監視、報警裝置，保證系統運行的安全性。
●采用PID算法實現換熱設備的自動恒溫恒壓調節。

NZ3200供熱管網遠程監控調節系統

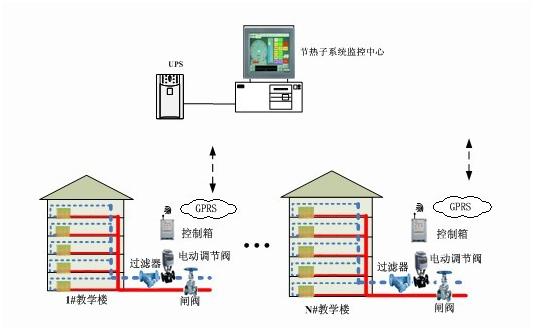

智能分時分區供熱控制

    針對大型公共建筑等分時段用熱特點十分鮮明的建筑實現了智能分時段供熱。在建筑回水管道安裝我公司自主研發的分時段控制智能電動流量調節閥，通過自動調節電動調節閥的開度，實現建筑需要多少熱能管網供應多少熱量。只有這樣系統才能在保證供熱質量的前提下，減少熱量的供應達到節能目的。
    比如對于公共建筑，晚間或周末無人時監控系統通過自動關小電動調節閥開度減少熱量供應，只要達到管網的防凍溫度即可。在進人之前系統提早打開電動調節閥給建筑預熱。這樣就完成了供熱負荷的遠程監控調。
    智能分時分區供熱控制實現負荷的分時分區智能控制的同時，還會將熱負荷的變化反應到熱源的熱功率輸出上，做到熱源的熱功率輸出與熱負荷熱量需求的精確匹配，大大節約熱能。
    對于現代化的大、中型供熱系統，特別是在計量收費條件下，所需熱量和流量由用戶自行決定，這種調溫 是通過調節流過熱用戶的熱水流量實現的,與傳統的定流量供熱方式相比,流量的變化使得對供熱系統水力工況和熱力工況的控制變得更加復雜。

    本系統引入智能分時段供熱負荷控制、閥門遠程調控等技術，采用DCS集散監控技術將整個供暖系統中分散在不同區域的所有供熱管網集成為一個集中監控系統，有效解決了供熱計費條件下管網調控的技術難題。

系統構成

● 系統軟件
● 管網閥門遠程監控單元
● 通訊單元
● 主監控中心

系統特點

●采用模塊化結構設計，可擴展性強，并突出了預測分析功能。依據歷史數據，結合未來天氣變化，預測未來全網供熱狀況，進一步實現了對全網的統一調配規劃。
●建立了基于工業 PLC 的監控體系，整個熱力管網實現了協調聯動，提高了熱能利用效率。
●提供多種數據通信組網方式，利用GPRS技術實現遠程數據的傳輸，解決了位置分散、數據采集困難等問題，達到投資少、組網簡單、傳輸可靠、實時在線、降低運行成本的效果。
●采用動畫方式實時顯示系統各部分運行參數。
●采用APN專線方式組建企業獨立的GPRS無線數字數據網DDN，保證了用戶數據的安全性和可靠性。
●系統故障自行診斷功能，及時消除運行中出現的問題，保證系統運行的可靠性。
●采用無線控制電動調節閥，具備就地控制與無線控制功能，方便操作。
●采用的無線控制電動調節閥具備掉電常開功能，當電動調節閥出現故障時，保持常開狀態，保證管網正常運行。
●數據存儲、查詢，各種報表生成。
●用戶自主定制功能。

系統功能：
●系統可以監測各個管道的壓力、溫度、流量及重要閥門的開度并集中顯示到監控中心上位機上，并實現對重要閥門的無線遠程調控以保證管網的安全運行。
●系統可以根據氣候變化和末端熱用戶熱負荷變化科學匹配管網的輸送熱量，通過調節管網的水流量供給熱用戶需求的熱量。
●對大型公建等分時用熱建筑實現分時段供熱。
●系統對熱負荷進行區域化，控制實現了管網熱力的合理分配，同時平衡了管網壓力。
●通過搭建管網監控系統，對整個管網的運行狀態進行遠程監控，能夠使管理人員實時掌握供熱系統的運行情況，增強了對管網突發事故的反應能力，提高了供熱管理服務水平，是對現行運行調度模式的突破和創新。

NZ3300供熱計量與收費系統

系統特點

●采用模塊化結構設計，可擴展性強，并突出了預測分析功能。依據歷史數據，結合未來天氣變化，預測未來全網供熱狀況，進一步實現了對全網的統一調配規劃。
●建立了基于工業 PLC 的監控體系，整個熱力管網實現了協調聯動，提高了熱能利用效率。
●提供多種數據通信組網方式，利用GPRS技術實現遠程數據的傳輸，解決了位置分散、數據采集困難等問題，達到投資少、組網簡單、傳輸可靠、實時在線、降低運行成本的效果。
●采用動畫方式實時顯示系統各部分運行參數。
●采用APN專線方式組建企業獨立的GPRS無線數字數據網DDN，保證了用戶數據的安全性和可靠性。
●系統故障自行診斷功能，及時消除運行中出現的問題，保證系統運行的可靠性。
●采用無線控制電動調節閥，具備就地控制與無線控制功能，方便操作。
●采用的無線控制電動調節閥具備掉電常開功能，當電動調節閥出現故障時，保持常開狀態，保證管網正常運行。
●數據存儲、查詢，各種報表生成。
●用戶自主定制功能。

系統功能：
●系統可以監測各個管道的壓力、溫度、流量及重要閥門的開度并集中顯示到監控中心上位機上，并實現對重要閥門的無線遠程調控以保證管網的安全運行。
●系統可以根據氣候變化和末端熱用戶熱負荷變化科學匹配管網的輸送熱量，通過調節管網的水流量供給熱用戶需求的熱量。
●對大型公建等分時用熱建筑實現分時段供熱。
●系統對熱負荷進行區域化，控制實現了管網熱力的合理分配，同時平衡了管網壓力。
●通過搭建管網監控系統，對整個管網的運行狀態進行遠程監控，能夠使管理人員實時掌握供熱系統的運行情況，增強了對管網突發事故的反應能力，提高了供熱管理服務水平，是對現行運行調度模式的突破和創新。

超聲波熱能表法
計量方式：戶用超聲波熱能表+溫控閥
適用范圍：在樓體內預留出相應的超聲波熱能表安裝位置的建筑

NZ3400智慧能源管理系統解決方案

我們致力于

政府級能源管理，為政府部門提供能源管理和調控解決方案；
建筑能源管理，為大型公共建筑提供管理與技術節能解決方案；
企業能源管理，為大型企業提供行業一體化節能解決方案；

能源智慧化管理助推節能減排事業發展

    智能技術正應用到生活的各個方面，幾乎任何物件都可以實現數字化互聯，地球變得越來越智慧。
    地球智慧化，城市首當其沖。城市化的進程中，如何進行資源分配和資源的有效使用，以保證可持續發展，是擺在我們面前的巨大挑戰�，F在，信息與控制技術的突破為我們創造出一種可能：搭建一個涵蓋政府、企業、公共建筑的智慧能源管理體系，實現智慧交通、智慧建筑、智慧企業，打造智慧用能系統，為智慧城市的開展先行一步。
    “十二五”是推行能源管理、發展節能服務產業的關鍵時期，通過對影響能耗因素的識別與模塊化控制，跨平臺、跨應用、跨職能、跨區域，建立以政府為主導、企業為主體、適應市場經濟要求的節能減排長效機制，統一規劃，形成整體的、系統的節能項目，實現節能減排的責任和目標。

智慧能源管理開創能源管理新思路

    目前，社會各行業在能源管理方面普遍缺乏有效的技術手段，人工憑經驗確定能耗指標并實施能耗管控，存在不科學、不準確的現象；市場上現有的能耗監控平臺技術也存在計量點少、信息集成度低、節能技術和產品支撐度不夠等問題，使我國實現節能減排遭遇瓶頸。
    為推進節能行業的科學、和諧發展，充分挖掘社會各行業的節能潛力，我們從宏觀和微觀兩方面同時切入，推出了涵蓋政府、企業、公共建筑的智慧能源管理系統，其科學性和有效性將為確保實現國家“十二五”節能減排約束性目標，為加快建設資源節約型監控、環境友好型社會做出突出貢獻。
    智慧能源管理系統以“能源”為核心對用能系統進行控制和管理，從用能全過程出發，遵循系統管理原理，通過實施一套完整的標準、規范，在組織內建立起一個完整有效的、形成文件的能源管理體系，通過搭建能源監管平臺來識別能源因素、確定具體的能源目標和指標，并建立各級節能子系統來降低能源消耗、提高能源效率，注重建立和實施過程的控制，優化組織的活動、過程及其要素，實現能源管理方針和承諾并達到預期的能源消耗。
    通過建立智慧能源管理平臺，利用能源系統運行模型和裝置能量需求模型，可以優化能源系統運行計劃；同時通過能量平衡模型來實現能量系統的產耗平衡，為企事業單位能量成本、裝置能量成本的核算以及能量統計、用能分析提供準確可靠的數據，為產能裝置的優化運行提供指導。

系統先進性主要表現如下
    1.多級能耗模型技術多級能耗模型是監管平臺的核心業務，依據多級能耗模型技術，監管平臺將能耗分析擴展到區域用能、區域供水、區域供冷與供暖、蒸汽系統等用能模型的構建與用能情況的分析。監管平臺的各種應用功能和后臺計算功能均可依據多級能耗模型開展。多級能耗模型直觀反映了平臺的業務結構，為能耗的精細化分析提供了強大的分析手段。

    2.開放可擴展的能耗分析計算技術采用物聯網架構，將系統劃分為感知層、傳輸層以及應用層三層。通過物聯網、云計算等新技術，在能耗采集與統計的基礎上，針對各行業能耗特點整合了能耗分析計算技術。將平臺采集和存儲的海量能耗數據通過能耗分析計算與挖掘轉化為有效統計分析結果。結合可視化呈現技術，構成了一個可視化能耗分析計算平臺，該技術并不綁定于某一具體的應用，具有最大的開放性和應用價值。

    3. 3D能耗監控技術監管平臺結合目前主流的3D GIS技術，達到能耗管理的精細化、可視化、直觀性。監管平臺有效地嵌入了3DGIS系統，并通過與實時信息組件交互，從而精確疊加動態監控信息。具體流程如下：

    當客戶端查詢一個區域的3DGIS圖景時，平臺先將此查詢請求交由3DWeb可視化引擎處理；

    3DWeb可視化引擎搜索多層建筑模型，將處于查詢區域內需要監控的建筑、表計等定位數據傳遞給3D GIS引擎。由3D GIS引擎在靜態地物圖層上層疊加透明的動態信息圖層。

    當3D GIS地圖傳輸到用戶的Web瀏覽器后，3DGIS地圖中的腳本將通過XMLWebService向信息組件提交數據查詢請求，并將獲取的實時信息通過透明的動態信息圖層進行顯示，從而實現動靜結合的動態監控界面。

我們擁有實施系統解決方案的優越條件

    我們是致力于節能技術研發、產品制造、市場銷售以及提供全方位系統節電解決方案與服務的高新技術企業。
    公司擁有成熟的節能核心技術并擁有高水平的技術團隊，成立了節能領域的院士工作站和省級企業技術中心；同時與山東省節能技術研究院、山東省科學院能源研究所建立了緊密的合作關系，依托“清華大學—山東省科學院”工業節能技術研究合作平臺、院士工作站與技術中心整合國內外最前沿的節能技術，自主創新研發領先的科技成果與產品。
    公司作為國家級“高新技術企業”、“軟件企業”、山東省節能技術研究院技術成果轉化重點合作單位，擁有行業內首家“院士工作站”及省級技術中心，研發實力雄厚，擁有多項專利技術，可應用于節能服務的各個環節。

    公司自成立以來，抓住我國節能降耗政策推進的時機，憑借準確的市場定位、可靠的技術水平、全面的服務能力和顯著的成本優勢取得了快速發展，現已成為國內節能領域的優勢企業，為我國節能市場的快速、規范發展樹立了專業、專注的引領形象。

智慧能源管理系統適用范圍

    1.政府部門-----全方位能耗監測，為政府政策制定提供數據支持，為政府的能耗管理提供依據，增強政府能源管理調控能力。
    2.大型企業-----一體化節能，以行業解決方案入手，系統分析能耗結構，合理制定能源網絡，降低綜合能耗，達到國家能耗標準。
    3.公共建筑-----個性化管理，詳細分析功能需求，提供個性化能源管理方案，提高能源綜合管理水平，實現管理和技術節能。
