NZ850型自動定量裝車控制系統
系統構成原理
分布式定量裝車控制系統是由裝車控制儀、流量計、溫度計、液位開關、接地開關、控制閥門、防爆LED大屏幕、上位機等構成自動化定量發油系統。系統可單機運行，由操作人員就地操作、監視；也可以通過通信電纜線與控制室的計算機相連由計算機實現裝車作業控制。將現場裝車情況匯總到控制室由計算機集中監控、管理、顯示、打印各類裝車報表。
主要功能
1 自動發油、集中管理功能；可實現發油過程的自動化，最高保證裝車精度±0.2%以上,提高生產效率
2 安全報警保護功能:可實現各類故障報警,以及靜電溢油保護、緊急停車保護
3 裝車過程監視功能：在線監視各鶴位的發油狀態
4 換票發油：可定制打印裝車票據，并存儲這些票據，具有密碼識別功能
5 脫機裝車功能:上位機不能操作時可方便切換到現場就地裝車
6 管理功能:接受上級各管理網絡的生產數據和生產計劃安排生產,生成報表和進銷存系統
7 通訊聯網功能:提供標準的DDE及OPC接口,可與DCS、ERP等控制和管理系統方便實現通訊
主要特點
1 采用國產價格、進口性能的NZ型定量裝車控制儀
2 獨特的以太網、RS485兩種可選聯網方式
3 上位機與裝車儀的通訊采用標準的TCP/IP和MODBUS RTU兩種方式
4 上位機軟件可采用通用的組態軟件,方便維護
5 靈活的組態方式,無須為現場儀表的選型發愁
6 上、下位機均為完全的中文環境
7 容易擴展、容易與現代網絡技術接軌
典型的裝車控制系統配置解決方案
系統構成
1、NZ850定量裝車控制儀
2、高精度體積（質量）流量計
3、氣動兩段閥或多段數控閥
4、靜電保護器
5、溢油開關
6、通訊網絡
7、上位機管理系統（含監控、開票、數據庫和管理系統）

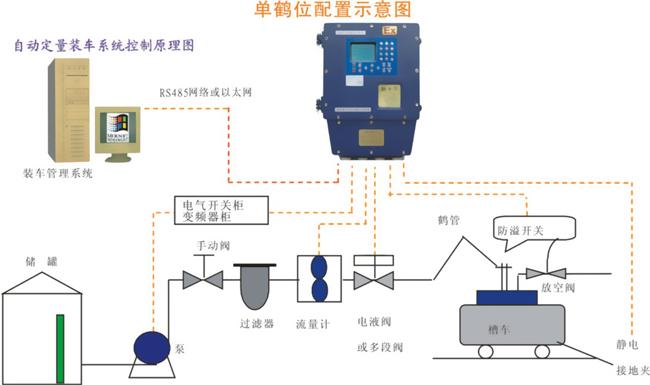

裝車系統還可通過工廠管理網絡統一于整個庫區或物流系統的SCADA系統中（見下圖）
NZ8501頂部裝卸臂
.jpg)
|
設計參數
|
W
|
H2
|
X
|
Y
|
A
|
B
|
C
|
E
|
|
汽車
|
2500
|
3500
|
500
|
20000
|
1100
|
3000
|
3200
|
2800
|
|
火車
|
3000
|
4747
|
0
|
3000
|
1200
|
3200
|
3600
|
4050
|
適用于汽、煤、柴油、液態化工介質的汽、火車頂部裝卸。卸車裝置可不需另配管道泵，潛油泵可采用啟動或液動方式。
NZ8502伴熱頂部裝車臂
.jpg)
|
設計參數
|
W
|
H1
|
H2
|
X
|
Y
|
A
|
B
|
C
|
|
汽車
|
2500
|
2300
|
3300
|
500
|
1000
|
1400
|
1600
|
500
|
|
火車
|
2800
|
4200
|
4747
|
0
|
3000
|
1600
|
1800
|
600
|
適用于重油、渣油、瀝青、苯、萘等流動性差、粘度大、易凝固凝結介質的汽、火車頂部裝載，導熱介質：蒸汽、導熱油、電熱伴。
|
